MANÔMETRO ANALÓGICO – MODELO JCO-MU

Recomendado para compressores de ar, equipamentos pneumáticos, linhas de ar, de gases, de líquidos e instalações em geral.

Especificaçõs Técnicas
FaixasDesde vácuo até 1000 Kgf/cm².
CaixaChapa de aço estampado, pintura epóxi preta ou aço inox.
AroChapa de aço estampado, pintura epóxi preta.
FlangeDianteira ou traseira.
MostradorAlumínio, fundo branco e gravação preta.
PonteiroAlumínio ou plástico, balanceado sem ajuste.
VisorVidro plano de 2mm, opcional em acrílico plano.
Elemento SensorTubo bourdon em “C” de tomback, ou latão, tipo helicoidal acima de 100Kgf/cm², acima de
MecanismoLatão com ajuste.
ConexãoInferior ou traseira concêntrica com rosca de 1/8” e 1/4” NPT ou BSP.
SoqueteLatão, secção quadrado 9/16” para encaixe de chave de fixação.
PrecisãoClasse B= 3 / 2 / 3% do total da escala.

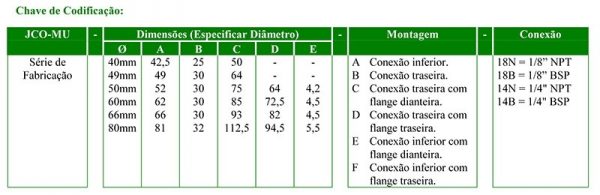

Chave de Codificação
Série de FabricaçãoJCO-MU

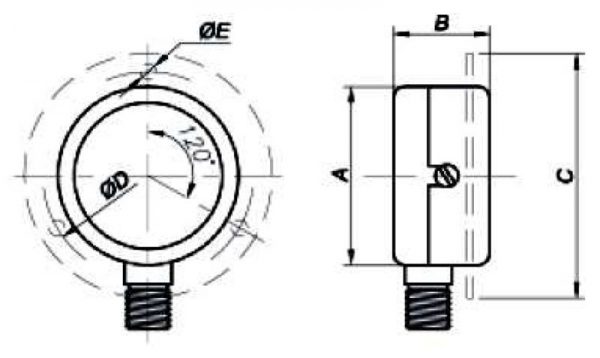

Dimensões (Especificar Diâmetro) Ø40mm
49mm
50mm
60mm
66mm
80mm
Dimensões (Especificar Diâmetro) - A42.5
49
52
62
66
81
Dimensões (Especificar Diâmetro) - B25
30
32
Dimensões (Especificar Diâmetro) - C112.5
50
64
75
85
93
Dimensões (Especificar Diâmetro) - D-
64
72.5
82
94.5
Dimensões (Especificar Diâmetro) - E-
4.2
4.5
5.5
MontagemA Conexão inferior
B Conexão traseira
C Conexão traseira com flange dianteira
D Conexão traseira com flange traseira
E Conexão inferior com flange dianteira
F Conexão inferior com flange traseira
Conexão14B = 1/4" BSP
14N = 1/4" NPT
18B = 1/8” BSP
18N = 1/8” NPT
