TRANSMISSOR DE PRESSÃO DIFERENCIAL

Os Transmissores Diferenciais da linha “CONNECT-JCO”, série CPC-9800D, foram desenvolvidos com a mais apurada tecnologia existente no mercado; utilizando circuitos integrados de alta precisão, técnica piezoresistiva, que lhe garantem confiabilidade, robustez e longevidade.
Dentro desta nova concepção, possui invólucro totalmente em aço INOX AISI 304 (Opcional AISI 316).<br>
Aplicável em controles climáticos, ventilaçao e aquecimento, processos para remoção de poeira, filtros, estações de tratamento de água, monitoramento e controle de bombas.

Especificações Técnicas
Alimentação10a36Vcc p / 4a20mA e 15a36Vcc p / 0a20mA/0al0Vcc
Pressão da Entradadesde 0 ate 200 bar (A ser definido pelo usuário)
Escala CalibradammCA, mCA, polCA, bar, mbar, Kg/cm²...
Sinal de Saída4a20mA, 0a20mA, la5Vcc, 0a5Vcc, 2alOVcc e OalOVcc
Capacidade de Carga na Saída (mA)(4a20mA RLΩ= (Vcc-11/0,02A)) (0a20mA RLΩ= (Vcc-7/0,02A))
Capacidade de Carga na Saída (Vcc)(0a5Vcc RLΩ > 250KΩ) (OalOVcc RLΩ > 500KΩ)
Precisão± 0,20% FSD
Linearidade± 0,20% FSD
Repetibilidade± 0,10% FSD
Efeito de Temperatura± 0,03%/°C do Span Máximo
Temperatura de Operação (Parte Eletrônica)10 a + 80°C
Temperatura de Fluído40 a + 100°C. (Opcional até 400 °C)
InvólucroPartes molhadas e tubo em aço Inox AISI 304. (opcional 316)
Relação (Pressão Estática/ΔP)Pressão Estática até 2 bar/ AP > a 20% da pressão
Pressão Estática até 5 bar/ AP > a 15% da pressão
Pressão Estática até 200 bar/ AP > a 10% da pressão
Vida Útil> 10 milhões de ciclos 0...100%FS a25°C

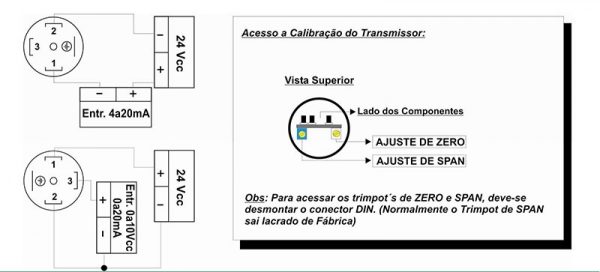

Conexão ElétricaConector DIN 43650, ou cabo shieldado
Faixa ΔP (bar)0 a 0,1
0 a 0,5
0 a 1
0 a 10
0 a 100
0 a 2
0 a 200
0 a 5
0 a 50
Outras sob consulta...
Chave de Codificação
Sinal de Saída1 = 4a20mA
2 = 0a20mA
3 = la5Vcc
4 = Oa5Vcc
5 = 2alOVcc
6 = OalOVcc
Outras sob consulta...
Conexão ao Processo12B = 1/2" BSP
12N = 1/2" NPT
14B = 1/4" BSP
14N = 1/4" NPT
Outras sob consulta...
Tipo de Conexão (HI/LO)FF = Fêmea/Fêmea
FM = Fêmea/Macho
MF = Macho/Fêmea
MM = Macho/Macho
Outras sob consulta...

Características Técnicas

  • Alta Estabilidade Térmica.
  • Alta Imunidade a Ruído.
  • Sensor Piezo-resistivo.
  • Ajustes de Zero e Span acessíveis de ± 20%
  • Proteção contra inversão de polaridade e sobre tensão.
  • Proteção IP-65 e opcionalmente IP-68.
