TRANSMISSORES DE PRESSÃO COM INDICAÇÃO LOCAL

Os Transmissores Indicadores de Pressão “CONNECT-JCO” da linha TIP-9800 convertem um sinal emitido pelo sensor de Pressão do tipo Piezo-resistivo em sinal diretamente proporcional em corrente na faixa de 4 a 20mA, 0 a 20mA ou Tensão nas faixas de 0a10Vcc, 2a10Vcc, 0a5Vcc ou 1a5Vcc.
Desenvolvido com altíssimo grau de tecnologia e um processo de fabricação utilizando circuitos integrados de alta precisão com compensação de temperatura que lhe garantem confiabilidade, robustez e longevidade, sendo o seu conjunto montado em caixa de aluminio fundido com pintura a base de epoxy, vidro temperado e partes molhadas em INOX AISI 304 ou 316, dando-lhe maior segurança e imunidade a rádio frequência, possibilitando sua montagem direto ao processo, ou em suporte para fixação em tubo de 2″, ou mesmo em algum gabinete.

Especificaçõs Técnicas
Alimentação15 a 36Vcc (Saída em mA) 18 a 36Vcc (Saída em Vcc)
Capacidade de Carga na Saída (mA)(4a20mA RLΩ= (Vcc-15/0,02A)) (0a20mA RLΩ= (Vcc-9/0,02A))
Capacidade de Carga na Saída (Vcc)(0a5Vcc RLΩ > 250KΩ) (OalOVcc RLΩ > 500KΩ)
Classe de Precisão≤ 0,20% FE. (Opcional 0,10%)
Faixas de Mediçãodesde 0 a 50 mbar ate 0 a 1000 bar
Efeito de Temperatura± 0,04%/°C do Span Máximo
Temperatura de Operação (Fluído)-40 a 125°C (Opcionalmente ate 300°C)
Temperatura de Operação (Ambiente)0 a 50°C
Sobrepressão2X Fundo de Escala
Zero e SpamAjustáveis em ± 20% da Escala Calibrada
Ranges CalibradosQualquer faixa e unidade dentro da Faixa de Medição Acima
Placa EletrônicaMontada em Bloco Único, sem Partes Móveis
Indicação da PressãoDisplay em Cristal Líquido 3 1/2 Dígitos (Altura 13mm)
Resolução da Indicação1999 - 1,999 - 19,99 - 199,9
Vida Útil70 x 106 Ciclos
Resolução da Saída AnalógicaInfinita
InvólucroConforme versão e partes molhadas em AISI 316
Grau de ProteçãoIP-65 (Opcional IP-68)
Conexão ElétricaConector DIN 43650, Prensa Cabos ou Rosca Fêmea de BSP

Chave de Codificação
TIP-9800TIP = Alumínio

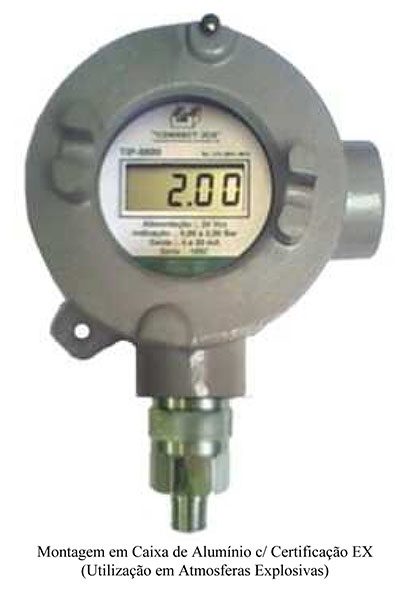

TIPEX = Alumínio EX
TIPI = Inox
Faixa (bar)Outras sob consulta...
-1a0
0a1
0a2
0a5
0a10
0a50
0a100
0a400
Conexão ao Processo12B = 1/2" BSP
12N = 1/2" NPT
14B = 1/4" BSP
14N = 1/4" NPT
1B = 1" BSP
1BF = 1" BSP (FLUSH)
1N = 1" NPT
34B = 3/4" BSP
34BF =3/4" BSP (FLUSH)
34N = 3/4" NPT
Outras sob consulta...
RJT.38 = RJT 1 1/2"
RJT.51 = RJT 2"
SMS.38 = SMS 1/2"
SMS.51 = SMS 2"
TC.38 = TC 1/2"
TC.51 = TC 2"
Sinal de Saída1 = 4a20mA
2 = 0a20mA
3 = 1a5Vcc
4 = 0a5Vcc
5 = 2a10Vcc
6 = 0a10Vcc
Outras sob consulta...

Características Técnicas

  • Alta Estabilidade Térmica.
  • Alta Imunidade a Ruído.
  • Sensor Piezo-resistivo.
  • Pressões relativas ou absolutas.
  • Proteção contra inversão de polaridade e sobre tensão.
  • Proteção IP-65 e opcionalmente IP-68
