TRANSMISSOR DE TEMPERATURA – MODELO CJTM-08

O Transmissor de Temperatura Microprocessado “CONNECT-JCO” converte um sinal emitido pelo sensor de temperatura do tipo Pt-100, Termopar ou sinais lineares em sinal diretamente proporcional em corrente na faixa de 4 a 20mA.
Desenvolvido com altíssimo grau de tecnologia e um processo de fabricação utilizando circuitos integrados de alta precisão com compensação de temperatura que lhe garantem confiabilidade, robustez e longevidade, sendo o seu conjunto montado em caixa de alumínio repuxado com pintura a base de epoxy, dando-lhe maior segurança e imunidade a rádio freqüência, possibilitando sua montagem em qualquer cabeçote disponível no mercado devido suas dimensões reduzidas.
Esta nova linha de transmissores combina um baixo tempo de resposta, com a flexibilidade de configuração de faixas através de software em ambiente Windows, proporcionando ao usuário final a facilidade de configuração da faixa e linearidade para Pt-100, e no caso dos termopares, tipo de sensor e faixa.

Especificaçõs Técnicas

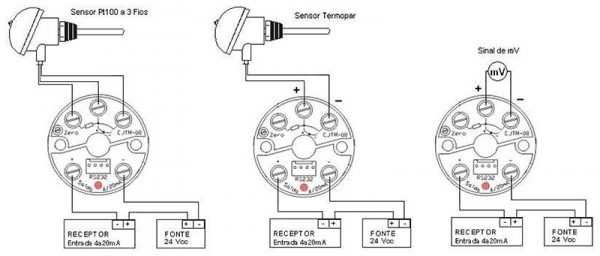

Entradas ConfiguráveisTermopares J, K, T, E, R, S e N (NBR12771:1999), Pt100 para 3 fios e excitação de 160uA (IEC751) e Tensão de 0 a 50mVcc
Impedância de Entrada> 100MΩ para Termopares e mVcc
Alimentação12 a 35Vcc (Recomendado 24Vcc)

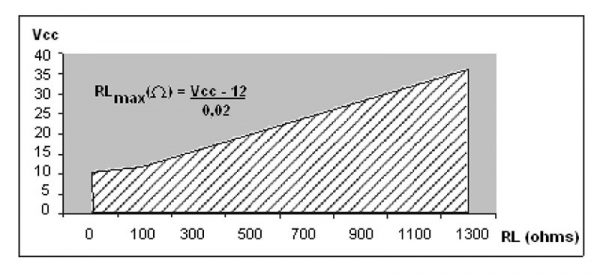

Carga Máxima de SaídaRL = (Vcc-12) / 0,02
Saída4 a 20 ou 20 a 4 mAcc linear a 2 fios
PrecisãoErro de 0,3% da faixa máxima para termopares
Erro de 0,2% da faixa máxima para PT100 em mVcc
Erro da Compensação da Junta Fria: ± 1,5O°C
Tempo de Resposta< 100ms para Filtro Digital = 1
Resolução de Saída0,004 mAcc (12 bits)
RangesVide tabela 1
Temperatura de Operação0 a + 60°C
InvólucroCaixa Metálica com Resina Epóxi

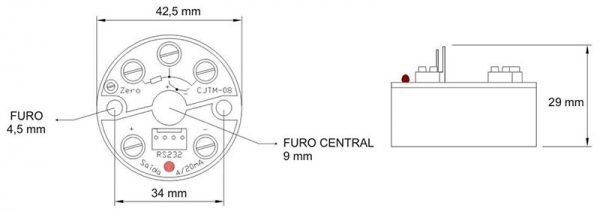

DimensõesD=42,5mm
A=29mm
Parafusos e ArruelasAISI 316

Software de Configuração
Estado AtualCampo onde é identificado o transmissor conectado, número de série e versão
Sinal de EntradaSeleção do sinal de entrada apropriado para o sensor que será utilizado
FaixaDefinição da faixa de medição para saída 4 a 20mA (ou 20 a 4mA)
Se Limite Mínimo > Limite Máximo a saída é 20 a 4mA
Correção do ZeroUtilizar para corrigir pequenos erros. Afeta Entrada Saída
Falha de SensorDefinição do comportamento do transmissor em caso de falha do sensor. Quando selecionado Nível Alto a Saída é maior que 20mA e quando é selecionado Nível Baixo a saída é menor que 4mA
Val. PotValor do potenciômetro de ajuste. Afeta apenas a Saída
Filtro DigitalUtilizar quando houver muita variação no valor medido. Quando Filtro = 1, não há filtragem digital
LeituraCampo para apresentação das medições. Quando se aperta a tecla Iniciar Leitura as outras funções são desabilitadas. Apertar Parar Leitura para cessar as outras funções
Baixar ConfiguraçãoBusca a configuração do transmissor conectado
ConfigurarConfigura o transmissor conectado

Características Técnicas
– Alta Estabilidade Térmica
– Alta Imunidade a Ruído
– Configuração (“sem Jumpers”) e leitura “on line” realizada por software para ambiente Windows utilizando porta serial RS232
– Proteção contra inversão de polaridade
– Encapsulamento Metálico que propicia maior Imunidade a Rádio Freqüência e Robustez
– Led indicativo de polarização e transmissão
– Compensação de Junta Fria
– Filtro Digital programável por software pelo usuário
– Burnout configurável
– Ajuste de Zero configurável por software ou potenciômetro
– Saída 4 a 20 mA linearizada com resolução de 12bits
– Conversão Analógica/Digital de 16 bits

Vantagens
Com apenas 01 modelo de Transmissor, o usuário tem a facilidade de configurá-lo para qualquer faixa de pt-100 ou termopares, eliminando a necessidade de se ter diversos tipos de transmissores no almoxarifado para atender os diferentes tipos de sensores e faixas.

Recomendações
– Condutores de Sinal devem ser separados dos condutores de alimentação. Usar eletrodutos aterrados.
– A alimentação dos instrumentos deve vir de uma rede própria para instrumentação.
– Utilizar filtros RC (47&Omega; e 100nF em série) em bobinas de contatores, solenóides, etc.
– Atenção para a não isolação elétrica entre Entrada e Saída neste dispositivo.
