MANÔMETRO ANALÓGICO – MODELO JCO-MI

Manômetros de construção robusta, com mecanismo reforçado e recursos para ajuste.
São aplicados como componentes de quase todos os tipos de equipamentos industriais.

Especificaçõs Técnicas
FaixasDesde vácuo até 1000 Kgf/cm².
CaixaChapa de aço estampado, pintura epóxi preta ou aço inox.
Opcional: Caixa de alumínio fundido para Ø200mm, 250 e 300mm.
AroChapa de aço estampado, pintura epóxi preta ou aço inox.
Opcional: Aro roscado de alumínio fundido para Ø200mm, 250 e 300mm.
FlangeDianteira ou traseira.
MostradorAlumínio, fundo branco e gravação preta.
PonteiroAlumínio, balanceado sem ajuste.
VisorVidro plano de 3mm.
Elemento SensorTubo bourdon em “C” de tomback, ou latão, tipo helicoidal acima de 100Kgf/cm², acima de 400Kgf/cm² de aço inoxidável.
MecanismoLatão reforçado ou aço inox com ajuste.
ConexãoInferior ou traseira excêntrica com rosca de 1/4”, 3/8” e 1/2" NPT ou BSP.
SoqueteLatão, secção quadrado 7/8” para encaixe de chave de fixação.
PrecisãoClasse B= 3 / 2 / 3% do total da escala.

Chave de Codificação
Série de FabricaçãoJCO-MI
Dimensões (Especificar Diâmetro) Ø100mm
150mm
160mm
200mm
250mm
300mm

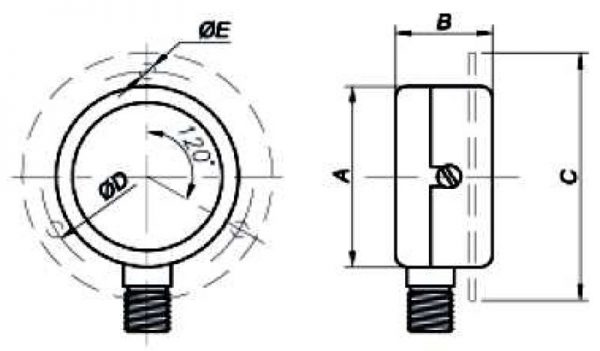

Dimensões (Especificar Diâmetro) - A100
150
160
205
255
305
Dimensões (Especificar Diâmetro) - B40
50
60
Dimensões (Especificar Diâmetro) - C-
132
190
24
285
340
Dimensões (Especificar Diâmetro) - D-
117.5
173
214
267
314
Dimensões (Especificar Diâmetro) - E-
6
MontagemA Conexão inferior
B Conexão traseira
C Conexão traseira com flange dianteira
D Conexão traseira com flange traseira
E Conexão inferior com flange dianteira
F Conexão inferior com flange traseira
Conexão12B = 1/2" BSP
12N = 1/2" NPT
14B = 1/4” BSP
14N = 1/4” NPT
38B = 3/8" BSP
38N = 3/8" NPT
